Присоединительные элементы к рукавам высокого давления· (РВД) типа 4600А-2-6-280-1,0 с максимальным рабочим давлением 28 МПа служат для присоединения этого РВД к различным устройствам (рампы, вентили, редукторы и пр.) систем распределения технических газов.

РВД имеет резьбу на гайке присоединения 14х1. Поэтому встает задача присоединения РВД к устройствам распределения технических газов имеющих другие размеры присоединительных соединений.

Производим и предлагаем присоединительные элементы к РВД 2-х типов:

1. Присоединительный элемент с гайкой G3/4.

Служит для присоединения РВД к соединениям через гайку G3/4. Пример присоединения – к вентилю ВК-97.

Состав:

- гайка G3/4;

- ниппель М14х1;

- кольцо уплотнительное. · · · · · ·

2. Присоединительный элемент с резьбой G3/4.

Служит для присоединения РВД к соединениям через резьбу G3/4.

Пример присоединения – к редуктору (например, БКО-50 и т.п.).

Резьба со стороны РДВ – М14х1.

Резьба со стороны внешнего присоединения - G3/4.

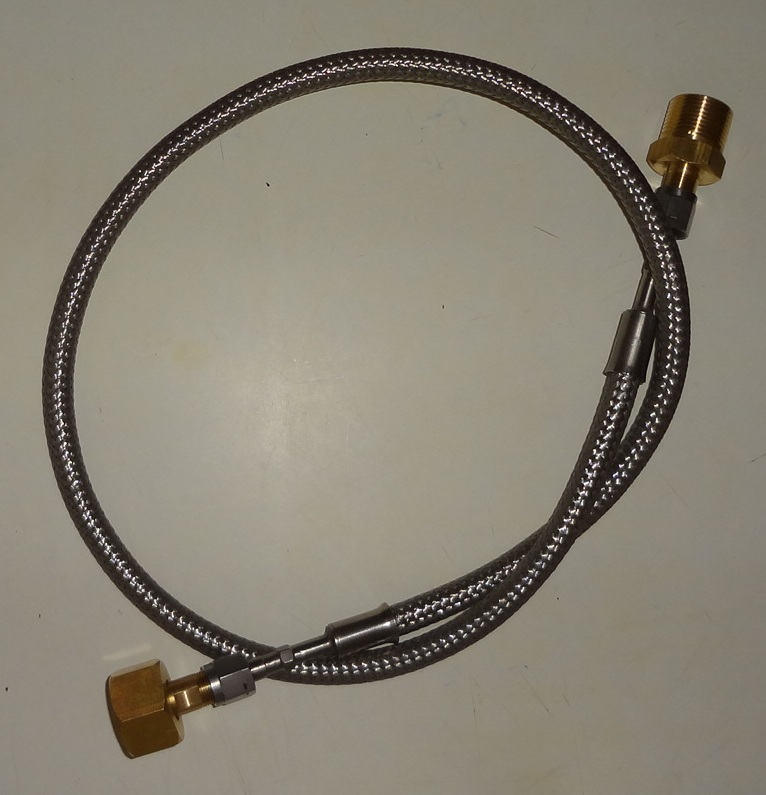

Вид РВД 4600А-2-6-280-1,0 с присоединительными элементами:
